一、項目背景：
冶金自動化系統，是用PLC,工業控制計算機為代表的數字設備取代了常規模擬控制，并通過工業以太網把各種類型的網絡化儀器儀表與計算機連接在同一網絡中，其優點是可以實現數據共享，遠距離監控和診斷，改善工業制造環境并減少能源消耗。
二、系統需求：
1．高度穩定，可靠的以太網絡為冶金廠提供生產和辦公數據通信平臺。
2．為冶金廠各生產區域的終端設備，如PLC等提供數據的采集和傳輸。
3．為各生產區域和現場設備提供高效冗余網絡。
4．方便的網絡管理和診斷功能。
5．工業級設備，支持寬溫，適用與工業環境。
三、解決方案：
冶金自動化系統主要由前端生產區域,千兆光纖環網和后臺控制中心組成。前端生產區域由PLC及生產熔爐組成，PLC實現熔爐的自動控制，部分PLC不支持接入以太網，通過串口服務器來實現將PLC串口信號轉為以太網信號功能，千兆光纖環網由UT-62208F和控制中心的UT-62424G組成；后臺控制中心由專業化高速服務器集群構成。
可根據現場項目的實際情況，來制定不同環網數量的需求，環網交換機確保熔爐數據能正常傳輸通信，相關工作人員可遠程控制生產區設備進行監控，從而減少了去現場的維護工作，減少勞動成本的同時，提高了工作效率。
四、方案拓?fù)洌?/strong>

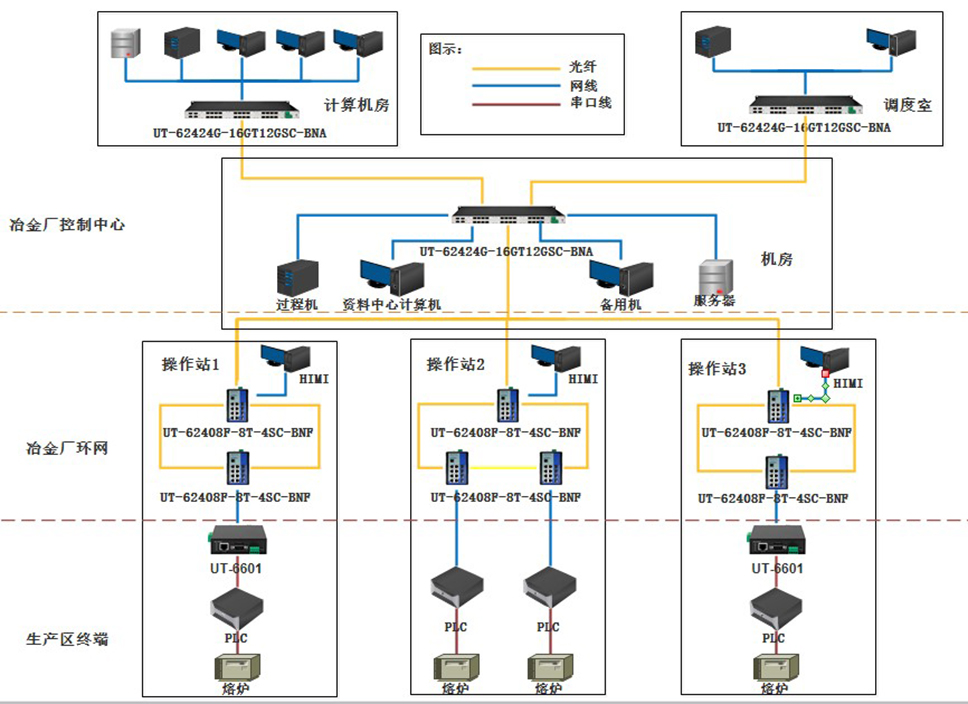

冶金自動化系統網絡架構由控制中心（核心匯聚層），冶金廠環網（接入層）和生產區終端組成。核心匯聚交換機UT-62424G與接入交換機UT-62208F端口級聯，且開啟LACP功能，防止單鏈路中斷，保障數據傳輸?shù)目煽啃?。接入交換機UT-62208F光口級聯，開啟UT-Ring功能，網絡出現故障時仍能自行重構，保障系統安全可靠。部分設備終端并不支持TCP/IP協議，依舊使用串口通信，UT-6001能夠?qū)S-232/485/422串口轉換成TCP/IP網絡接口，不需要對原有系統做任何修改，實現RS-232/485/422串口與TCP/IP網絡接口的數據雙向透明傳輸。使得串口設備能夠立即具備TCP/IP網絡接口功能，節省勞動成本的同時，讓設備數據更為精確，方便管理。
五、產品特點：

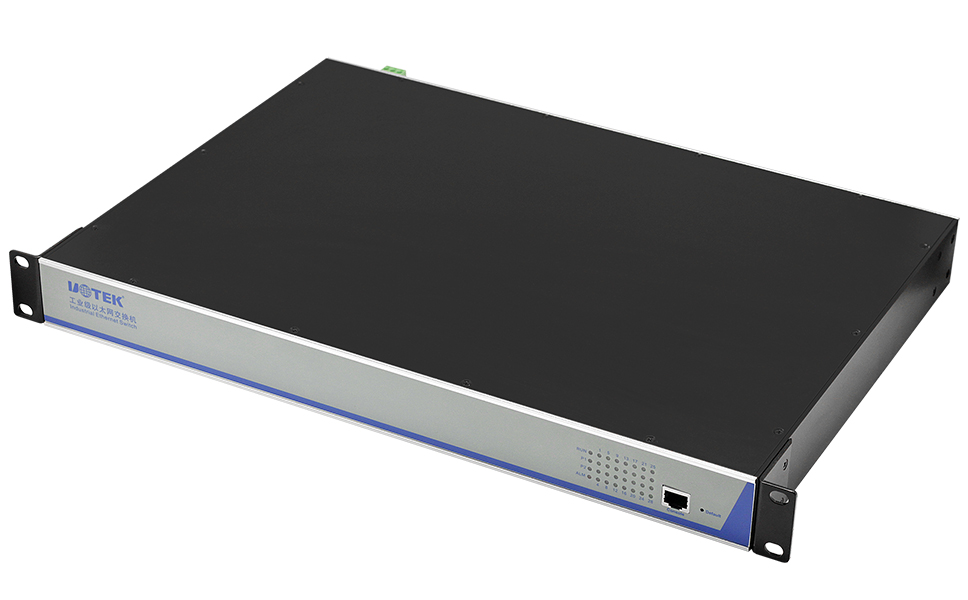

UT-62424G系列交換機產品特點：
1．雙電源冗余保護，防護等級IP40。
2．支持802.1X認證，對端口、MAC進行檢測過濾，防止非法終端接入。
3．支持LLDP鏈路層鄰居發現協議，便于網絡運維。
4．支持Qos，針對不同業務設置不同優先級，保證關鍵業務優先通過。
5．支持IPV4/IPV6三層路由協議，為客戶提供完善的IP解決方案。
6．支持VRRP協議，虛擬成一個網關，雙機熱備。
7．支持ACL，對局域網不同業務終端進行靈活管理。
8．支持電源、端口狀態繼電器輸出告警。
9．支持web界面、CLI、SSH、telnet管理，支持SNMP協議，便于不同客戶群體運維。
10．支持寬溫工作，工作范圍：-40 ℃ ~85 ℃。

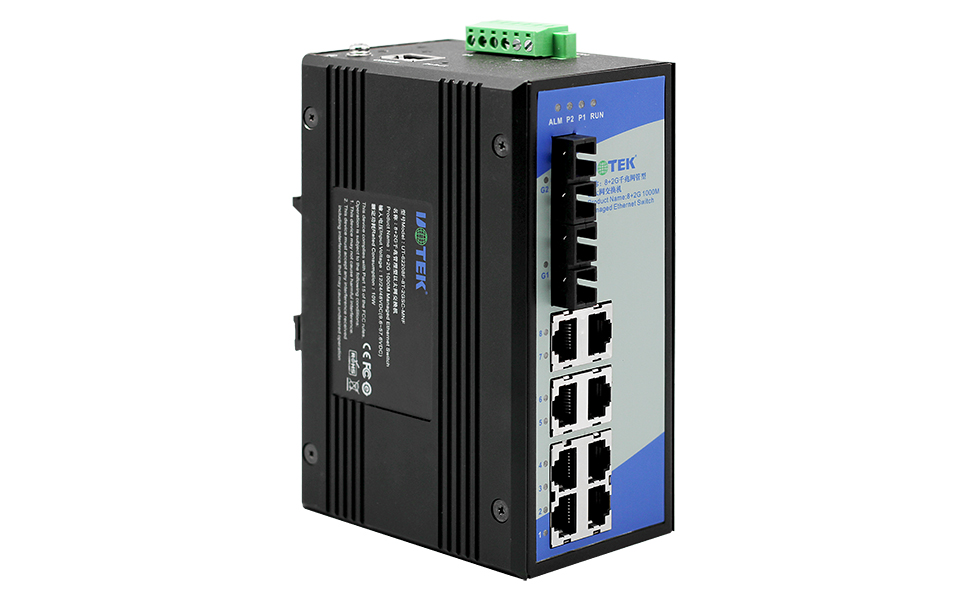

UT-62208F系列交換機產品特點：
1．雙電源冗余保護，防護等級IP40。
2．支持快速以太網口和光口(可選SFP插槽/ST/FC/SC接口類型)多種組合;
3．支持Port-based VLAN口，IEEE 802.1Q VLAN及GVRP協議，簡易網絡規劃;
4．支持STP/RSTP/MSTP,UT-Ring環網功能確保網絡的穩健性;
5．支持廣播風暴抑制、組播風暴抑制、未知單播風暴抑制;
6．支持電源、端口狀態繼電器輸出告警;
7．支持web界面、CLI、SSH、telnet管理，便于不同客戶群體運維;
8．支持寬溫工作，工作范圍：-40 ℃ ~85 ℃。

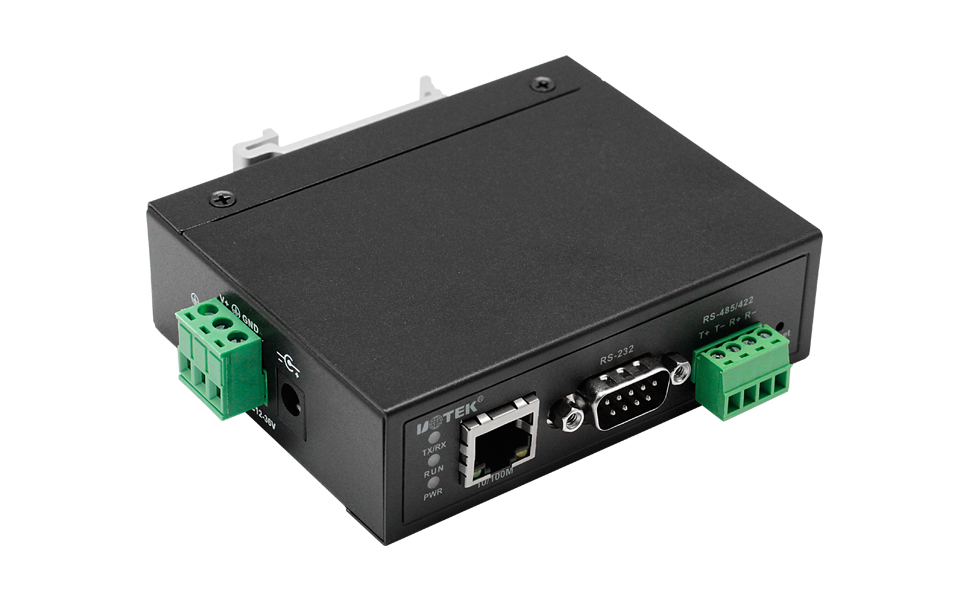

UT-6001系列串口服務器特點：
1．英文菜單配置界面,操作模式豐富，滿足不同行業的應用；
2．提供Windows 虛擬COM 驅動軟件；
3．靈活合理的UNIX 下Fixedtty 工作機制；
4．具有1個串行端口，可以連接終端、Modem、條碼機、收款機、ISDN、終端適配器、串行打印機以及PC 機等各種串行設備，可以實現遠程控制功能；
5．具有Reset 鍵，可在機器死機時強制復位；
6．具有10/100M 自適應以太網端口，支持手動設置；
7．每個串口都提供了完整的信號，包括DCD，RXD, TXD, DTR, DSR, RTS, CTS, GND；
8．32 位嵌入式100 兆CPU，2M 的RAM，整體性能強大；
9．支持寬溫工作，工作范圍：-40 ℃ ~85 ℃。
