一、系統概述：
深圳某公司為了提高物流貨品管理，采用自動稱重系統，在稱重的整個過程里做到計量數據自動可靠采集、自動判別、自動指揮、自動處理、自動控制，最大限度的降低人工操作所帶來的弊端和工作強度，提高了系統的信息化、自動化程度:
1．對于管理部門，可以通過系統中的匯總報表了解當前的生產及物流狀況。
2．對于財務結算部門，則可以拿到清晰又準確的結算報表。
3．對于倉管部門，則可以了解到自己的收、發貨物的情況等。
無人值守稱重系統設計遵循開放性原則，整個系統的操作以方便、簡捷、高效為目標，多操作平臺整體設計統一操作，既充分體現快速反應的特點又能便于工作人員進行業務處理和綜合管理，便于領導層、管理層及時了解各項統計信息和決策信息。
二、系統簡介：
自動稱重系統由自動稱重臺，串口服務器，采集終端組成，自動稱重臺測量物品的長，寬，高，重量，并通過串口服務器傳輸?shù)诫娔X終端，從而完成整個數據采集過程。自動稱重臺端口RS-485通過宇泰科技串口服務器UT-6008MT轉換成TCPIP協議連接到采集終端。宇泰科技串口服務器支持modbus rtu協議轉換TCPIP協議，在系統中串口服務器作為T(mén)CP服務器，采集終端作為T(mén)CP客戶端，與串口服務器建立TCP連接，從而實現485口轉換到網絡數據傳送給采集終端。

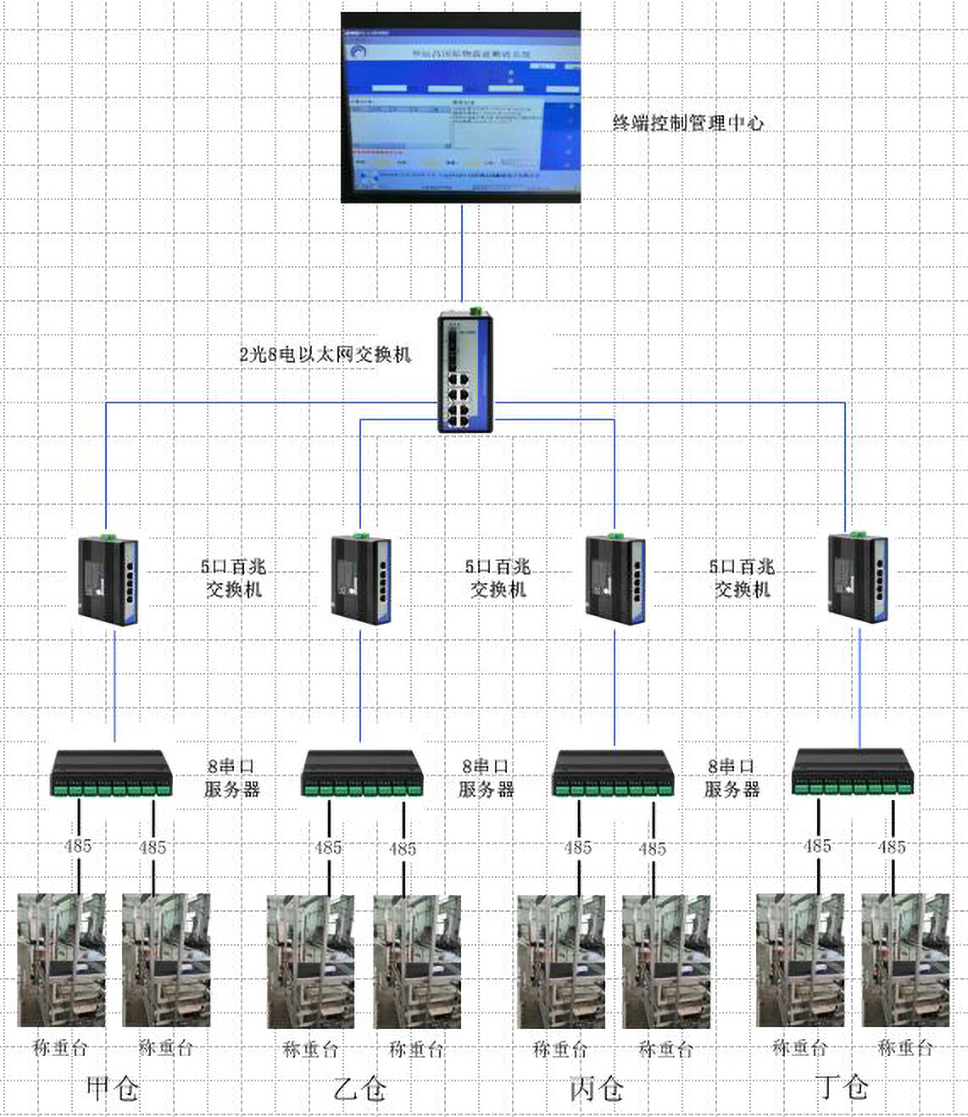

三、拓?fù)浞桨笀D：
四、主要設備：

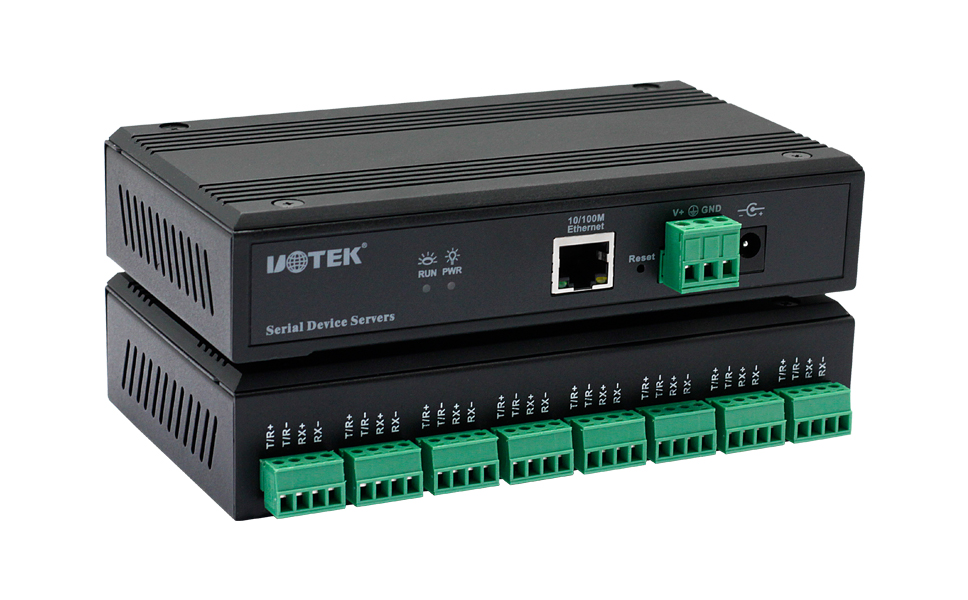

1．工業級8口串口服務器 UT-6008MT：
UT-6008系列串口服務器提供串口轉網絡功能，能夠?qū)S-232/485/422串口轉換成TCP/IP網絡接口，實現RS-232/485/422串口與TCP/IP網絡接口的數據雙向透明傳輸。使得串口設備能夠立即具備TCP/IP網絡接口功能，并支持的IEEE802.3AF標準，可以直接通過網線供電，連接網絡進行數據通信，極大的擴展串口設備的通信距離。
功能特性
1）．處理器：150MHz；
2）．內存：數據緩存空間每口≥60KB；
3）．網口：RJ45接口10/100M（內嵌2KV電磁隔離，浪涌10/700us共模:2000V/差模1000V）自適應MDI/MDI-X；
4）．POE標準：支持IEEE802.3AF標準；
5）．網絡協議：IP、ICMP、UDP、TCP、HTTP、TELNET、DNS、 DHCP；
6）．系統支持：Windows /XP/2003/win7/win8/win10 32/64bit；
7）．操作模式：VCOM,TCP SERVER,TCP CLIENT, UDP, Serial Telnet Mode , Remote Pair mode, RFC 2217；
8）．主機數量：可支持4個主機同時連接；
9）．配置方式：Web browser，VCOM Utility，Telnet；
10）．串口數量：8路，RJ-45插座和（UT-6008MT 3.81-4PIN端子可選）；
11）．串口保護：RS-232/485/422浪涌10/700us共模/差模0.5KV；
12）．波特率：300-921600bps；
13）．校驗位：None、Odd、Even、Mark、Space；
14）．?dāng)?shù)據位：7、8；
15）．停止位：1、1.5、2；
16）．流量控制：RTS/CTS、XON/XOFF、；
17）．電源電壓：5V，12-60VDC，POE供電可選，浪涌1.2/50us 共模:2000V/差模1000V；
18）．工作電流：350mA@12V max；
19）．電源接口：5.08mm 3Pin接線端子和DC插座；
20）．工作溫度：-40°C ~ +85°C；
21）．存儲溫度：-40°C ~ +85°C；
22）．相對濕度：5% ~ 95%RH，無凝露。

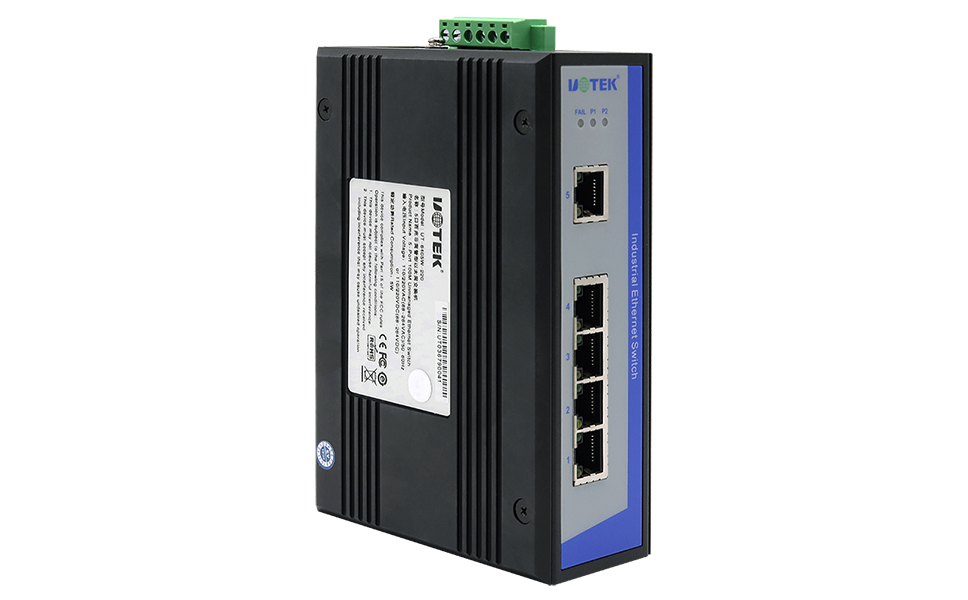

2．5口百兆工業以太網交換機 UT-6405W：
UT-6405W是配有5路百兆以太網口的工業級非網管型以太網交換機，采用工業級設計，無風扇，低功耗，具有良好的EMC防護性能，可在-40℃-85℃下正常工作，提供直流輸入正反接保護防止燒壞儀器，外觀設計精巧，支持工業標準的導軌式安裝或墻式安裝，可滿足各種工業場所通訊的組網需求，能夠廣泛應用到電力、軌道交通、智能交通、礦產能源等工業自動化領域行業。
●配有5路10/100Base-T(X)以太網接口；
●支持全雙工或半雙工模式，并帶有自動協商能力；
●10Mbps與100Mbps自動適應；
●網口支持全自動交叉識別，無需手動操作開關；
●內帶存儲轉發機制，支持多種協議；
●支持最大傳輸數據全長1518bytes；
●符合電信級運營標準，平均無故障工作在5萬小時以上。

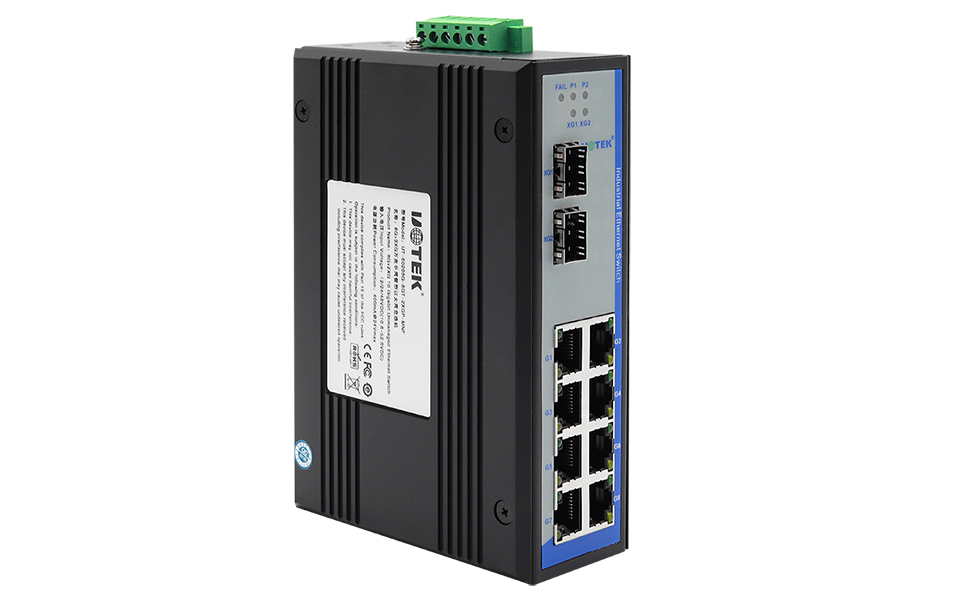

3．2光8電千兆非網管型以太網交換機 UT-60208F：
UT-60208F系列是非網管型工業以太網交換機，最大可支持各種10路網絡接口，最大可支持2路千兆接口，即插即用；該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40~85℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。
●支持全雙工或半雙工模式，并帶有自動協商能力；
●支持10/100Base-T(X)自動偵測,全/半雙工MDI/MDI-X自適應；
●內帶存儲轉發機制，緩存8K；
●同時支持-40~85℃工作溫度和良好的EMC電磁兼容性能；
●支持工業級IP40防護等級；
●通過繼電器輸出自動報警功能；
●冗余雙電源，無極性，輸入過載和反接保護。
宇泰科技專注工業智能通信15年，本著“科技連接未來，宇泰-讓連接更安全”的理念，宇泰科技系列產品在工業通信網絡系統應用中，積累大量的成功經驗和行業最新技術產品解決方案，為你提供最完整的一站式產品供應及解決方案。
