產品名稱：轉換器
規格型號：UT-2211
轉換協議：RS-232轉RS-485
應用等級：工業級
產品概述：
為了便于配有不同標準串行接口的計算機、外部設備或智能儀器之間進行遠程數據通信，必須進行標準串行接口的相互轉換。轉換器兼容RS-232、RS-485標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-485信號，轉換器可將RS-232通信距離延長至1.2公里, 無需外接電源采用獨特的“RS-232電荷泵”驅動， 不需要靠初始化RS-232串口可得到電源， 內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向， 而不需任何握手信號 (如RTS、DTR等)， 從而保證了在RS-232半雙工方式下編寫的程序無需更改便可在RS-485方式下運行，確保適合現有的操作軟件和接口硬件，轉換器傳輸速率300-115.2Kbps. 都可以應用于主控機之間、主控機與單片機或外設之間構成點到點、點到多點遠程多機通信網絡, 實現多機應答通信. 廣泛地應用于工業自動化控制系統、一卡通、門禁系統、停車場系統、自助銀行系統、公共汽車收費系統、飯?zhí)檬埏埾到y(tǒng)、公司員工出勤管理系統、公路收費站系統等等。
規格參數：
● 接口特性：接口兼容EIA/TIA的RS-232C、RS-485標準
● 電氣接口：RS-232端DB9孔型連接器，RS-485端接線柱
● 工作方式：異步半雙工差分傳輸
● 傳輸介質：雙絞線或屏蔽線
● 傳輸速率：300BPS-115.2KBPS
● 外形尺寸：58mm×33mm×19.5mm
● 使用環境：-25℃ 到 70℃，相對濕度為5%到95%
● 傳輸距離：1,200米（RS-485端） 5米（RS-232端）
訂購信息：
| 型號 | UT-2211 | |
| 信號接口 | RS-232 | DB9母頭 |
| RS-485 | 接線柱 | |
| 接口保護等級 | RS-485 | ±15KV ESD/600W浪涌 |
| 通訊速率 | 300bps-115.2Kbps | |
| 使用環境 | 溫度 | -25℃ ~70℃ |
| 溫度 | 5-95% | |
| 電源 | 無源 | |

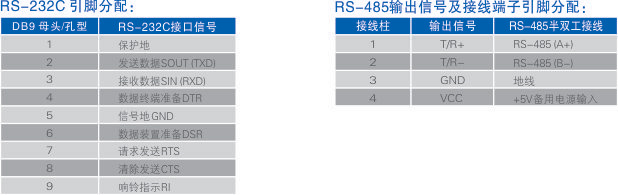

連接器和信號 :
產品尺寸：
