產品名稱：Modbus網關
規格型號：UT-D6804E-GW-CN
通訊協議：RS232/RS485/RS422
端口數量：4口
安裝方式：導軌式
產品等級：工業級
產品概述：
該 Modbus 網關可以實現 Modbus TCP 協議到 Modbus RTU 協議的轉化，支持帶有 RS-232/485/422接口的 RTU 設備進行連接，Modbus Rr 設備可以當從站，也可以當主站，支持一主多從或者多主多從的模式，可以有效地將大量 Modbus 節點連接至同一網絡，提供更簡單、可定制的網絡集成解決方案。
產品特性：
采用純國產高性能主控方案，主控頻率高達648Mhz,內存SDRAM 32M, 16M flash 存儲。
支持外置看門狗
支持4路 RS-232/485/422串口，實現遠程控制功能
支持2路 10/100Base-T(x)以太網接口，雙 IP 模式
支持 Reset 鍵恢復出廠設置
RS232 串口提供5路信號，包括 RXD，TXD，RTS，CTS，GND
RS485/422 串口提供串口都提供 T/R+,T/R-,R+,R-
支持串口±4KV 防靜電保護，網口 1.5KVAC 隔離保護
支持多 MODBUS 主站輪詢
支持 MODBUS 從站數據緩存，加速輪詢響應
支持 Web 固件升級
產品參數：
接口
電源接口:1xDC 座子或 3Pin 5.08 端子，內置防反接
以太網接口:2xRJ45，1x10/100Base-T(x)
串行接口:4XRJ45，三合一
LED 指示燈:PWR 電源指示燈，RUN運行指示燈
按鍵:1個出廠復位按鍵 RESET
電源需求
輸入電壓:DC-12-48V
功耗
最大輸入功耗:3W
機械特性
外殼:IP30防護等級
重量:495g
機械特性
外殼:IP30防護等級
重量:495g
安裝方式:桌面式/壁掛式安裝
尺寸(長x高x寬):161 mmx37mmx91mm(不含安裝件)
傳輸距離
RS-232:15m
RS-485/422:1200m
工作環境
儲存溫度:-40~85°C
工作溫度:-40~85°C
相對濕度:5%~95%(無凝結)
支持協議
ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS
工作模式
Modbus TCP Server、 Modbus TCP Client
串口參數
接口類型:RS-232、RS-485、RS-422
波特率:300-921600bps
校驗位:None、0dd、Even、Mark、Space
數據位:7、8
停止位:1、2
認證標準
EMC:EN 55032/24
EMI:CISPR 32,FCC Part 15B Class A
EMS:
IEC61000-4-2 ESD
IEC61000-4-3 RS
IEC61000-4-4 EF
IEC61000-4-5 Surge
IEC61000-4-6 CS

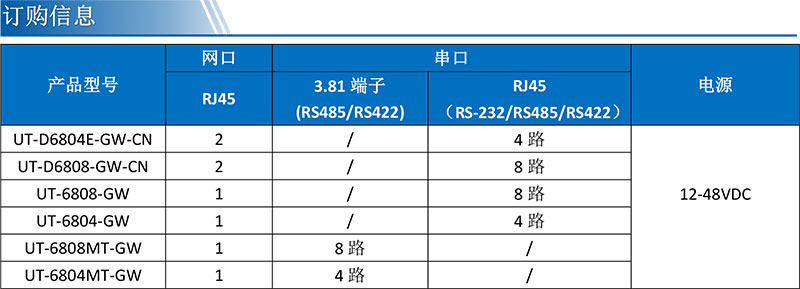

訂購信息：

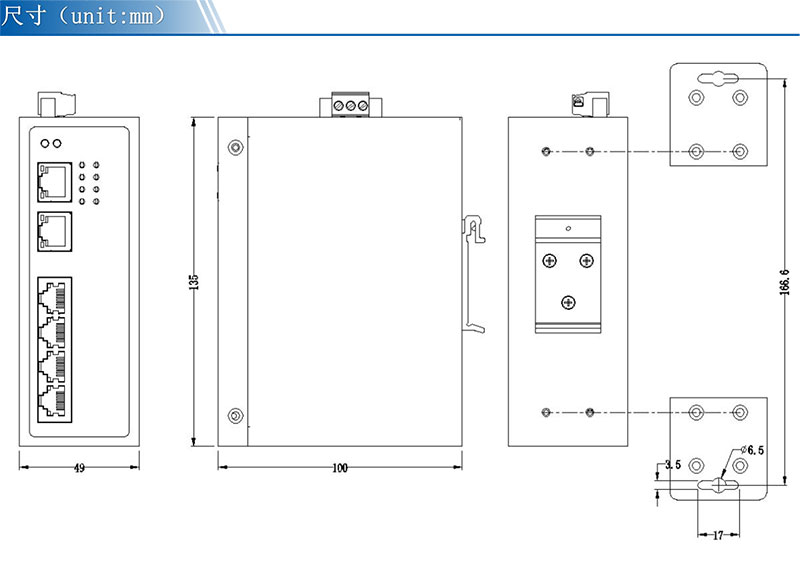

產品尺寸：
